Gerätefunktionen & Komponenten
- Plasma / CUT - Mittels Strom wird ein Plasmastrahl erzeugt, der das Material aufschmilzt, welches dann mit Druckluft abgetragen wird. So lassen sich mühelos alle leitenden Metalle wie z.B. Normstahl, Edelstahl, Kupfer, Aluminium, Titan u.v.m. präzise schneiden.
- Schnittstärke - Trennschnitte sind materialabhängig bis zu 44 mm möglich. Baustahl ST37 bis 44 mm, V2A oder V4A bis 32 mm, Aluminium bis 27 mm.

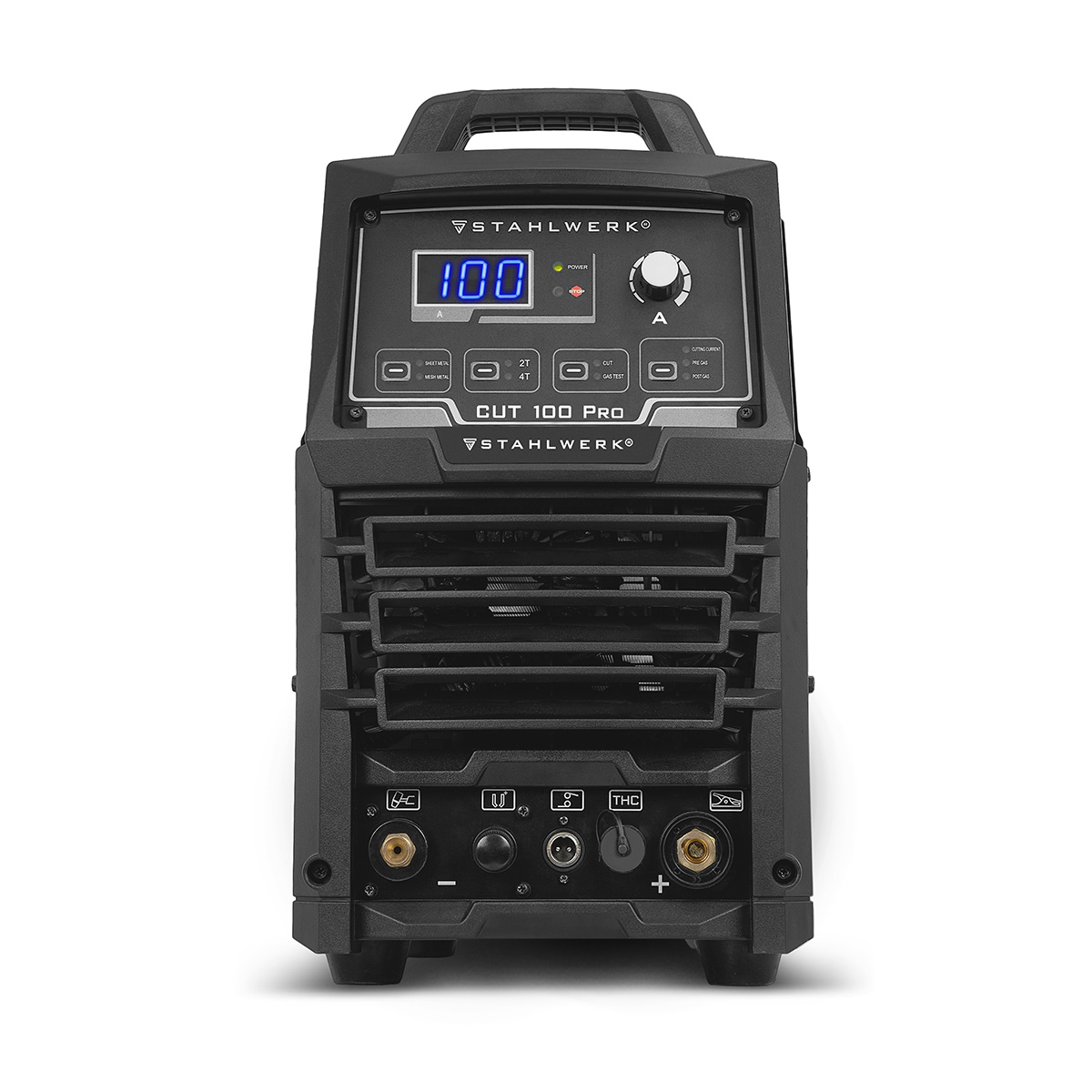

- Auf einem übersichtlichen Digital-Display lassen sich alle Parameter einfach ablesen. Die verschiedenen Werte lassen sich durch das intuitiv zu bedienende Menü schnell einstellen.
- Pilotzündung - Hochfrequenz (HF) Pilotzündung für ein erstklassiges Zündverhalten. Kein Kontakt mit dem Werkstück nötig! Die Pilotflamme stellt den Lichtbogen her. Dieser Brenner kann mit einem, im Lieferumfang enthaltenen, Abstandshalter betrieben werden.
- Schneidstrom - Stufenlose Einstellung von 20 bis 100 A.
- Luftnachlauf - Nach Beendigung des Schneidvorgangs strömt Luft nach, um dem Brenner zu kühlen und den Verschleiß der Düse und Elektrode zu mindern.
- 2T/4T - bestimmt die Steuerung der Betriebsart und bietet erweiterte Kontrolle über den Stromverlauf. Im 2T Modus bleibt die Hochfrequenzzündung (HF) solange aktiv, bis der Taster am Brenner losgelassen wird. Im 4T Modus wird nach einmaligem Drücken und Loslassen des Tasters der Lichtbogen gezündet. Nach erneutem Drücken und Loslassen wird die Zündung beendet.
Geräteeigenschaften & Vorteile
- IGBT Technologie - Neuste und modernste Transistoren Technologie ermöglicht Hochleistung beim Schweißen! Kein Trafo, kein MOSFET, modernste IGBT!
- Leichte & kompakte Bauweise - Mit nur 27,5 kg Gewicht und Maßen von 570 x 310 x 510 mm ist das Gerät ideal für Schneidarbeiten an jedem Ort. Innovative IGBT Transistoren sparen Platz und Gewicht im Vergleich zur alten MOSFET Technologie. Kein schweres Tragen mehr!
- Höchste Effizienz & Leistung - Dreiphasenwechselstrom (400 V) versorgt das Gerät und erlaubt eine Ausgabeleistung von echten 100 Ampere.
- Smartkühlung & Überhitzungsschutz - Modernste Technologie, ein integrierter Überhitzungsschutz und eine High Performance Kühlung ermöglichen das Abrufen der Maximalleistung.
- Höhensteuerung des Brenners (THC) - Der Plasmaschneider CUT 100 P ist mit einem 2-poligen Anschluss (THC) für die Brennerhöhensteuerung ausgestattet. Dieser Anschluss ist für das direkte Auslesen der Schneidspannung von einer Brennerhöhensteuerung vorgesehen. Dabei wird die Lichtbogenspannung während des Schneidprozesses gemessen und an die CNC-Steuerung übertragen. Dadurch kann das CNC-System die korrekte Brennerhöhe unabhängig von Schwankungen des Materials oder der Ebenheit der Schneidfläche aufrechterhalten. Auf diese Weise ist jederzeit ein konstanter Abstand zum Werkstück gewährleistet.


Technische Daten
Ausgangsstrom | 20-100 A |
Schutzart | IP21S |
Netzspannung | 400 V AC (+-15%) / 3 Ph |
Netzfrequenz | 50/60 Hz |
Maximaler Netzstrom (I1max) | 21,9 A |
Größter effektiver Netzstrom (I1eff) | 8,5 A |
Gewicht | 27,5 kg |
Maße L x B x H (mm) | 630 x 320 x 600 |
Netzanschluss | CEE16 Stecker |
Luftdruck | 8 Bar |
Luftdurchfluss | min. 180 L / min |
Normen | IEC 60974-1; EN 60974-10 (Class A) |
WEEE-Reg.-Nr. DE | 85577200 |

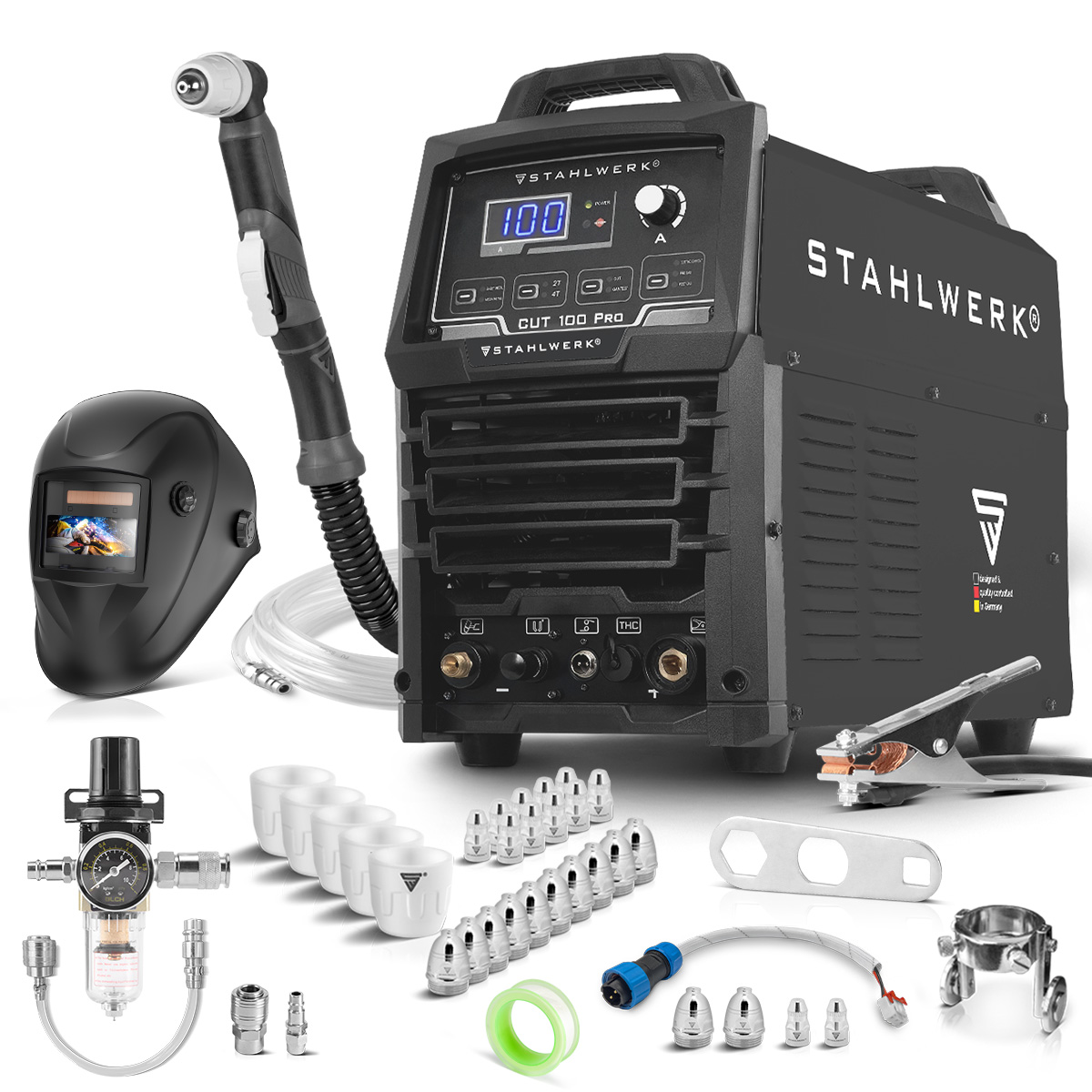

Lieferumfang
- 1 x STAHLWERK Plasmaschneider CUT 100 P Digital
- 1 x Profi Plasmaschlauchpaket P-80 5 m
- 1 x Plasma-Zubehör-Set 3-teilig (bereits auf dem Plasmabrenner vormontiert):
- 1 x Plasmadüse
- 1 x Plasmaelektrode
- 1 x Keramikkappe
- 1 x Massekabel 5 m
- 1 x Führungswagen mit Abstandshalter
- 1 x Wasserabscheider mit Manometer und Snap-on Schnellkupplungen
- 1 x Luftverbindungsschlauch mit Snap-on Schnellkupplung 5 m
- 1 x Verbindungsschlauch mit Snap-on Schnellkupplungen vom Gerät zum Wasserabscheider, inkl. 6 teiligem Anschluss Set
- 1 x Schutzhülle
- 1 x Teflonband
- 1 x Verschleißteile Set P-80 25-teilig (10 Plasmadüsen, 10 Plasmaelektroden, 5 Keramikkappen)
- 1 x Vollautomatik Schweißhelm ST-900X
